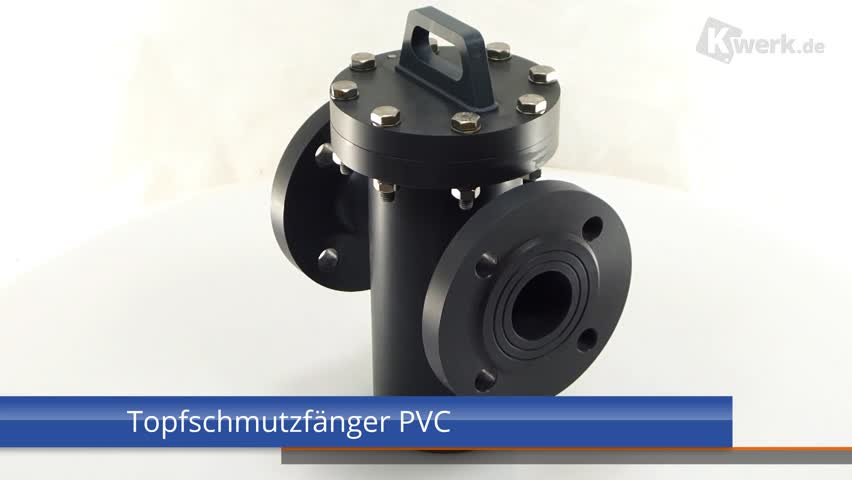

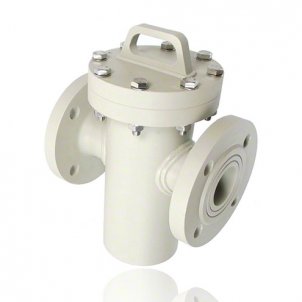

TOPFSCHMUTZFÄNGER AUS PVC U, PP UND PVDF

DN 65 - DN 300





Für den Schutz von Armaturen, Sensoren und Pumpen gegen Verschmutzung, werden in der Chemie- und Verfahrenstechnik beim Einsatz von Kunststoffrohrleitungen, insbesondere bei großen Abmessungen, Topfschmutzfänger aus PVC, PP und PVDF empfohlen. Für den Anlagenbetreiber stellen diese Bauarten an Schmutzfängern eine lange Lebensdauer, hohe Standzeit eine Betriebssicherheit der Komponenten sicher. Für höhere Anforderungen bietet die Kwerk GmbH auch GFK- verstärkte Versionen im Markt an.

Topfschmutzfänger werden immer dort eingesetzt, wo aufgrund der baulichen Gegebenheiten eine Siebentnahme nach unten nicht möglich ist. Die Siebentnahme nach unten birgt beim Einsatz für das Bedienpersonal auch ein erhöhtes Gefährdungspotential und erfordert erhöhte Sicherheitsvorkehrungen für das Personal.
Die Kwerk GmbH fertigt in der Werkstatt ein Standardprogramm an Topfschmutzfängern, darüber hinaus fertigen wir nach Kundenwunsch und Einbausituationen entsprechende Topfschmutzfänger an.

Die Schmutzfänger werden in der Flanschbauweise nach Festflansch nach DIN EN 1092-1, DIN 2501 / PN 10 oder ANSI gefertigt. Als Standard Maschenweite steht die Perforation 2,0 mm alternative 0,5 mm + 1 mm zur Verfügung. Andere Perforationen sind auf Anfrage möglich.

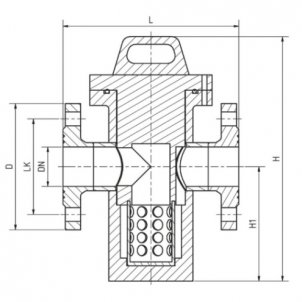

Newnnweite Maße DIN EN 1092-1
DIN 2501
KV Wert
delta p 1 bar
d
mm
DN
mm
Zoll L
mm
H1
mm
H
mm
LK
mm
D
mm
n x d2
mm

l/min
75 65 21/2" 255 250 450 145 185 4 x d18 500
90 80 3" 270 270 480 160 200 8 x d18 1.000
110 100 4" 350 285 545 180 220 8 x d18 1.600
140 125 5" 400 365 620 210 250 8 x d18 3.000
160 150 6" 450 410 690 240 285 8 x d18 4.500
225 200 8" 520 555 875 295 340 8 x d18 10.000
280 250 10" 630 570 920 350 395 12 x d18 auf Anfrage
315 300 12" 810 730 1125 400 445 12 x d18 auf Anfrage





DRUCK - TEMPERATUR - DIAGRAMM








ERSATZTEILE FÜR TOPFSCHMUTZFÄNGER

Wir führen die Ersatzteile direkt ab Lager lieferbar


Nr. Bezeichnung Werkstoff
1 Gehäuse PVC U, PP, PVDF
2 Siebhalter / Deckel PVC U, PP, PVDF
3 Siebkorb PVC U, PP, PVDF
4 Sieb Maschenweite 2,0 mm ETFE
5 O-Ring EPDM, FPM
6 Schraube 1.4301
7 Scheibe 1.4301
8 Mutter 1.4301





LIEFERPROGRAMM TOPFSCHMUTZFÄNGER

DN 65 - DN 300 in PVC U, PP und PVDF




Werkstoff PVC U grau

Maße / Dimensionen

beidseitig Festflansch
DIN EN 1092-1, DIN 2501 - PN 10
O-Ringe EPDM
beidseitig Festflansch
DIN EN 1092-1, DIN 2501 - PN 10
O-Ringe FPM
d
mm
DN Zoll PN
bar
Artikel Nummer Gewicht
kg
Euro / Stück Artikel Nummer Gewicht Euo / Stück
75 65 21/2" 2 481790 7,80 Artikel im Webshop 481795 7,80 Artikel im Webshop
90 80 3" 2 481791 10,00 Artikel im Webshop 481796 10,00 Artikel im Webshop
110 100 4" 2 481792 12,5 Artikel im Webshop 481797 12,50 Artikel im Webshop
140 125 5" 2 481793 20,00 Artikel im Webshop 481798 20,00 Artikel im Webshop
160 150 6" 2 481794 26,50 Artikel im Webshop 481799 26,50 Artikel im Webshop
Werkstoff PP
75 65 21/2" 6 481800 5,00 Artikel im Webshop 481807 5,00 Artikel im Webshop
90 80 3" 6 481801 6,50 Artikel im Webshop 481808 6,50 Artikel im Webshop
110 100 4" 6 481802 8,00 Artikel im Webshop 481809 8,00 Artikel im Webshop
140 125 5" 6 481803 13,00 Artikel im Webshop 481810 13,00 Artikel im Webshop
160 150 6" 4 481804 17,00 Artikel im Webshop 481811 17,00 Artikel im Webshop
225 200 8" 4 481805 24,00 Artikel im Webshop 481812 24,00 Artikel im Webshop
280 250 10" 4 481806 30,00 Artikel im Webshop 481813 30,00 Artikel im Webshop
Werkstoff PP bis DN 300 auf Anfrage möglich
Werkstoff PVDF
75 65 21/2" 10 481814 10,00 Artikel im Webshop 481818 10,00 Artikel im Webshop
90 80 3" 10 481815 13,00 Artikel im Webshop 481819 13,00 Artikel im Webshop
110 100 4" 10 481816 16,00 Artikel im Webshop 481820 16,00 Artikel im Webshop
140 125 5" 10 481817 25,00 Artikel im Webshop 481821 25,00 Artikel im Webshop
Werkstoff PVDF bis DN 200 auf Anfrage möglich
